Teori & Dasar Penguat Sinyal HP

Mengenal Teori & Dasar Penguat Sinyal HP

Teori & Dasar Penguat Sinyal HP – Penguat Sinyal HP adalah seperangkat alat elektronik yang berfungsi untuk menguatkan sinyal seluler 2G, 4G, 5G untuk Device, Handphone, Modem Dll, Dari yang sebelumnnya tidak ada sinyal (low signal) menjadi sinyal Full bar. Penguat sinyal sering di sebut juga repeater atau Booster

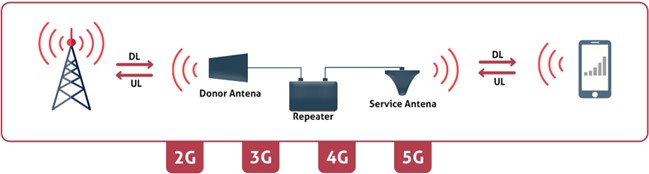

Infographis Teori & Dasar Cara Kerja Penguat Sinyal HP

Perangkat penguat sinyal hp menerima sinyal dari BTS melalui Antenna Donor dan menstansmisikan Kembali dengan daya yang lebih kuat melalui Antenna Service, Sehingga area yang semula tidak tercover sinyal dari BTS Operator akan menjadi tercover :

• Signal Downlink dari BTS diterima oleh ‘Donor Antenna’ diteruskan ke Repeater/Booster melalui kabel RF.

• Dari Repeater/Booster’ signal ini diproses dan dikuatkan lagi lalu diteruskan ke servis antena melalui kabel RF Service antenna memancarkan sinyal ke HP/Mobile Device

• Proses sebaliknya juga terjadi dari HP diterima oleh Service antenna -> Repeater -> Donor antenna -> BTS.

Jenis Komponen Teori & Dasar Penguat Sinyal HP + Fungsi

Penguat Sinyal memiliki komponent yang saling terhubung, mulai dari antenna donor, repeater sampai ke antenna service. Adapun bagian-bagian dari Perangkat adalah sebagai berikut :

1. Antenna donor

Antenna Donor berfungsi untuk menangkap sinyal dari BTS, berikut adalah salah satu jenis antenna donor:

Penggunaan antenna donor sendiri tergantung jarak dan Frequency yang di pancarkan leh BTS itu sendiri ,

misalnya untuk jarak yang tidak terlalu jauh mulai dari 2-15km Antenna Donor Periodik adalah yang terbaik di samping dari Price yang ramah di kantong antenna donor Periodik sudah Support 3 Frequency 900,1800, 2100 dan 2300MHz.

Sedangkan untuk jarak Extreme mulai dari 15-30km Antenna Donor Grid Adalah Solusi yang paling tepat,akan tetapi antenna donor gride hanya Support dual Frequency saja.

Hal yang waib di perhatikan saat konfigurasi antenna donor adalah

Jarak: jarak akan menentukan penggunaan antenna donor, akan lebih baik jika kita mengetahui Koordinat BTSnya

Frequency BTS: sebagai tim lapangan atau teknisi wajib mengetahui freq dari BTS yang akan di gunakan sebagai central input untuk penguat sinyal,contoh : jarak BTS 12km dengan frequency 900 & 2100 maka antenna donor yang cocok adalah antenna donor Gride, jika jarak BTS 25km dengan freq 1800 & 2100MHz antenna donor yang cocok adalah antenna Donor Gride

Kualitas Sinyal: Teknisi wajib Mempunyai Skill dalam memahami kualitas sinyal jika teknisi tidak mempunyai skill yang mumpuni akan sangat mempengaruhi Output sinyal dari Repeater atau Pancaran sinyal antenna service

Contoh: jika input antenna donor 100dBm maka repeater tidak bekerja dengan maksimal, kualitas tidak akan berubah dengan tanpa repeater dan coverage sinyal juga tidak akan lebar.

Booster Merupakan perangkat inti dari Repeater Penguat Sinyal hp atau alat yang berfungsi untuk mengolah sinyal yang di dapat antenna Donor kemudian di kuatkan dan di pancarkan oleh antenna Service.

Dengan contoh input sinyal yang di dapat antenna donor di Level 80dBm setelah di olah oleh Repeater maka Output/pancaran sinyal antenna service menjadi 60-65 dBm dengan menggunakan Small Repeater

Jika menggunakan Highgain Repeater input yang di dapat antenna donor di Level 80dBm maka output/pancaran sinyal antenna service di angka 55-60dBm jelas lebih bagus di banding dengan Repeater Type Small

2. Repeter atau Booster

Booster penguat sinyal hp adalah perangkat aktif yang memperkuat sinyal seluler yang di terima dari antenna donor kemudian di  proses dan di kuatkan Kembali dengan daya berkali lipat untuk kemudian di pancarkan ke device, handphone, modem DLL melalui  antenna service

Booster Merupakan perangkat inti dari Repeater Penguat Sinyal hp atau alat yang berfungsi untuk mengolah sinyal yang di dapat antenna Donor kemudian di kuatkan dan di pancarkan oleh antenna Service.

Dengan contoh input sinyal yang di dapat antenna donor di Level 80dBm setelah di olah oleh Repeater maka Output/panacaran sinyal antenna service menjadi 60-65 dBm dengan menggunakan Small Repeater

Jika menggunakan Highgain Repeater input yang di dapat antenna donor di Level 80dBm maka output/pancaran sinyal antenna service di angka 55-60dBm jelas lebih bagus di banding dengan Repeater Type Small

3. Antenna Service

Antenna Service merupakan perangkat pasif dari penguat sinyal yang bertugas untuk menyebarkan sinyal yang sudah di kuatkan oleh Booster Berikut adalah jenis-jenis Antenna Service:

Antenna service berfungsi untuk memancar-kan sinyal yang sudah di olah atau di kuatkan oleh Repeater, antenna service mempunya beberapa fungsi, diantaranya:

Antenna Service Omni: Antenna Omni biasanya di gunakan untuk Ruangan yang tidak terlalu besar contohnya kamar dan ruang kerja

Antenna Service Directional Wall: Antenna ini di peruntukan khusus untuk mengcover area yang memanjang  seperti koridor hotel, Office dan Sekolah

Antenna Service Directional Pole: Antenna ini di buat dengan Spek Semi Outdoor, jika di gunakan di indoor antenna ini biasanya untuk megcover area seperti Workshop, Aula, Auditorium dll. Jika di gunakan untuk luar ruangan Sering kali untuk mengcover area titik kumpul di Site Perkebunan dan tambang

Antenna Service Sektoral: Antenna Sektoral Khusus di buat untuk mengcover Area Outdoor dengan cakupan area yang luas Seperti Perumahan karyawan di tambang dan perkebunan

Material Distribusi Penguat Sinyal HP

Selain Material Antenna donor, Booster dan Antenna Service di atas ada beberapa material Pendukung Agar semua komponen dapat terhubung satu sama lain Seperti kabel, Konektor, Combiner, Splitter dan Arester/surge protector.

  1. Kabel Feeder: Tak Kalah pentingnya dari material yang lain kabel dalam instalasi penguat sinyal sangat penting karena untuk Penghubung penghantaran sinyal dari Repeater ke masing-masing antenna Service, beberapa jenis kabel feeder untuk penguat sinyal, beberapa jenis kabel:
    Kabel RF TZC atau RG8: Kabel RG8 ini sudah tidak asing lagi bagi teknisi jaringan karena kabel ini biasa di gunakan untuk Antenna TV, kenapa Penguat Sinyal menggunakan Kabel ini..? Disamping pricenya yang low budget karena tarikan kabel untuk antenna donor dan antenna service cukup pendek dan tidak mempengaruhi kualitas sinyal yang di pancarkan oleh Antenna Service.
    Kabel RF Feeder LLC atau LDF4: Kabel RF Feeder ini cukup awam bagi kebanyakan orang karena kabel ini biasanya hanya di pakai oleh IT. Kenapa kami merekomendasikan memakai kabel LLC/LDF4 ini…? Jika tarikan kabel yang akan di pasang lebih dari 50mtr kami pasti merekomendasikan kabel ini untuk menjaga kualitas sinyal agar stabil.
    – Kabel RF Feeder SLLC atau 7/8: Kabel ini  hanya di peruntukan untuk tarikan lebih dari 300mtr biasanya pengaplikasian kabel ini untuk pemasangan Penguat Sinyal lebih dari 15 Antenna Service

2. Konektor: Konektor ini sebagai penghubung dari kabel ke Port input dan Output Repeater dan masing-masing Antenna

3. Combiner:

Pada dasarnya penguat sinyal ynag sudah ada license dari KOMINFO hanya bisa menguatkan 1 Provider saja. Combiner ini di gunakan untuk menggabungkan 2 atau 3 repeater menjadi 1 output, jadi tidak perlu banyak tarikan kabel masing-masing Operator.

Jika pihak user Request pasang penguat Sinyal 2 Provider maka yang di gunakan Combiner 2in 1out untuk menggabung Provider 1 dan 2, dan untuk antenna service akan memancar kan sinyal 2 provider sekaligus

Penutup

Kami sudah membagikan informasi dasar dan teori apa itu penguat sinyal serta fungsi dari komponen penguat sinyal HP, jika lokasi anda mengalami gangguan sinyal dalam berbagai medan, penguatsinyalhp.com berpengalaman selama 20 tahun dalam urusan persinyalan HP, kami juga menjual berbagai alat penguat sinyal HP untuk berbagai skala, silakan cek katalog alat penguat sinyal HP kami
